蔡司RONDCOM大尺寸轮廓曲面测量中心

描述

蔡司RONDCOM大三合一:轮廓，表面和形状测量与一个设置

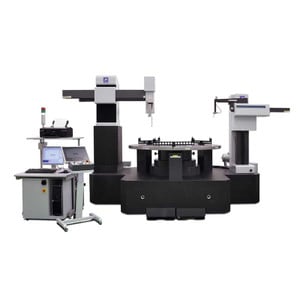

蔡司RONDCOM Grande测量中心是一项开创性的创新，允许一次设置测量形状、轮廓和表面参数。

测量系统的核心是旋转精度为80纳米的空气轴承上的精密转台。RONDCOM Grande的第一柱配备了一个轮廓和表面跟踪驱动器，分辨率高达1.24纳米，并配备了一个激光干涉仪。第二列负责形状测量，并在Z轴上提供出色的直线度精度。RONDCOM Grande使用一个安装和一个软件，可以更高效地测量精确的大型零件，因此减少了运输和安装时间。

RONDCOM Grande集成型测试仪、轮廓测量机、表面测量台于一体。
通过在一台机器上进行一次设置，对所有参数进行全自动测量，大大减少了设置时间
高精度激光干涉仪中的轮廓和表面示踪驱动器
Z轴直线度精度高
精密旋转工作台上的空气轴承具有80纳米的旋转误差
也可仅用一柱作为纯形测量站，用于大型、高精度、重型零件

RONDCOM Grande可能的应用领域包括轴承套圈、机械工程零件、发电系统、航空航天和风能行业。测量中心评估圆度、柱面形状、垂直度、平行度、直线度、平整度、同轴度、同心度、厚度误差和径向跳动，所有标准表面参数、角度和轮廓。
