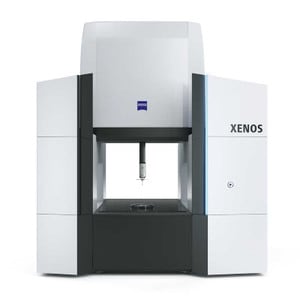

蔡司Xenos.Bridge-Type CMM Machines

Description

创新的驱动技术和碳化硅陶瓷的使用也确保了出色的动态。蔡司Xenos在其设计，材料选择，驱动技术和传感器的设计中是开创性的。
最近在NIST安装了Zeiss Xenos - 使IT NIST最大的CMM用于其大g（引力）测量实验。
创新的机械设计
蔡司韩国帝王印象的新机械德西gn based on the proven ZEISS CenterMax. Unlike the standard bridge-type design, the Y guideways are on top of the side walls which separate all moving axes from the clamping area. Because only the cross beam moves in the Y direction, there are lower moving masses. This remains constant at all times – a real benefit compared to a moving table. Together, the weight reduction and constantly moving masses enable optimal coordination of the drives regarding acceleration and maximum speed.

所有轴中的线性驱动器
Zeiss Xenos使用所有轴上的线性驱动器。优势：高速，加速度快，定位精度高，无剪切力的驱动器。结合高分辨率尺度，Zeiss Xenos上的线性驱动器在100纳米以下提供非常高的路径粘附和极高的定位精度。例如，触控笔偏转仍然持续，这导致更高的精度。在测量弯曲表面时，另一个好处是明显的：触控笔更可靠，准确地遵循指定的路径，可以确定更精确的错误。

虚拟中心驱动器
来自Zeiss的XenoS在Y方向上具有两个线性驱动器，通过Zeiss开发的新技术同步：中央驱动器。它确保了根据X轴的位置的驱动器的最佳力分布。这是通过最新一代的控制器和算法启用。它是最大精度的关键因素，以及整个测量范围内的最佳路径依从性。

碳化硅陶瓷
蔡司XENOS为机器结构的部件使用创新的碳化碳化陶瓷，与准确性相关。到目前为止，这种材料很少被用于可比的零件尺寸或准确性。与标准铝氧化物陶瓷相比，碳化硅陶瓷展示较低的热膨胀率约为50％，刚性高达30％，重量减少20％。与钢相比，它达到了两倍的重量的刚度。

Enhanced VAST gold
Zeiss Xenos标配了来自蔡司的庞大金参考探针。在开发蔡司Xenos期间，来自蔡司的这种强大的传感器进一步优化，以获得更好的准确性和可重复性。Zeiss Xenos上的RAM越硬的连接也是新的。庞大的黄金传感器专为高达800毫米长而且触控笔的STYLE设计，高达500克，包括不对称的触控笔配置。

Optimized air bearings
新的空气轴承具有更加刚性的连接增强稳定性，因此能够更好地进行准确性。

改进的电子设计
通过改进的去耦和具有分散模块的新电子概念，清楚地减少了对所有坐标测量机上移动电缆精度的影响。s.1manbetx新的计算机辅助准确性（CAA）验收方法和额外的CAA校正在实现最大准确性方面正在发挥越来越重要的作用。
